CO2-Laser-Cutter

Build your own CO2 laser cutter-Engraver

Ce projet détaille l'ensemble des étapes et pièces utilsées pour construire une découpeur/graveur laser au CO2.

Cette description est juste une illustration d'une conception de A à Z, pourvant servir d'exemple à d'autres réalisations. Ce n'est ni un guide, ni un kit, mais les fichiers partagés peuvent bien sur être utilsés si ils sont utiles à un autre projet.

La partie contrôleur sera également décrite, mais à chacun de choisir le produit le plus adapté à son besoin.

Caractéristiques

• Surface de travail : 780 * 480 mm
• réglage de Hauteur Z : 95mm
• Adaptable pour tubes de 40, 50 et 60W (au delà cela dépasse le cadre)
• Entrainement par courroies armées
• 2 moteurs Y avec arbre solidaire

Le controleur

Cette version utilise le contrôleur suivant

• Carte Arduino Atmega 1250 + Shield Ramp1.4 + Ecran LCD
• firmware Marlin V2.1 (paramétré)
• Prise en charge d'un module Ratatif (compatible Comande A de Lightburn)
• 5 Commandes de moteur pas à pas
  • 1 Axe X
  • 2 Axes Y
  • 1 Axe Y
  • 1 Axe A (Rotatif)
• Compatible Lightburn
• Joystick 3 axes pour positionnement manuel de la tête
• Entrée additionnelle GCode

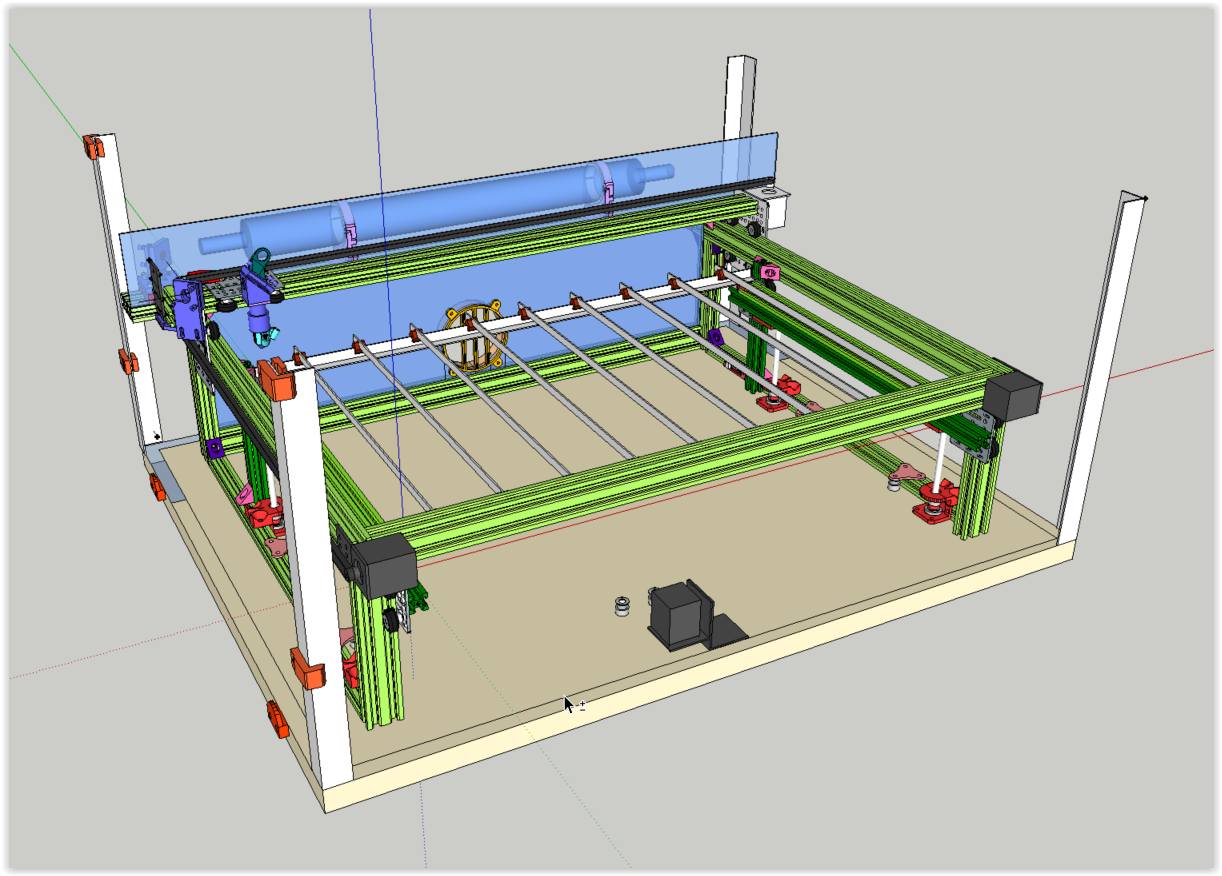

Modèle 3D crée sous Sketchup toutes les pièces (découpe et impression 3D) ont été construites dans Sketchup

Cablage Carte Ramp1.4 avec le firmware paramètré

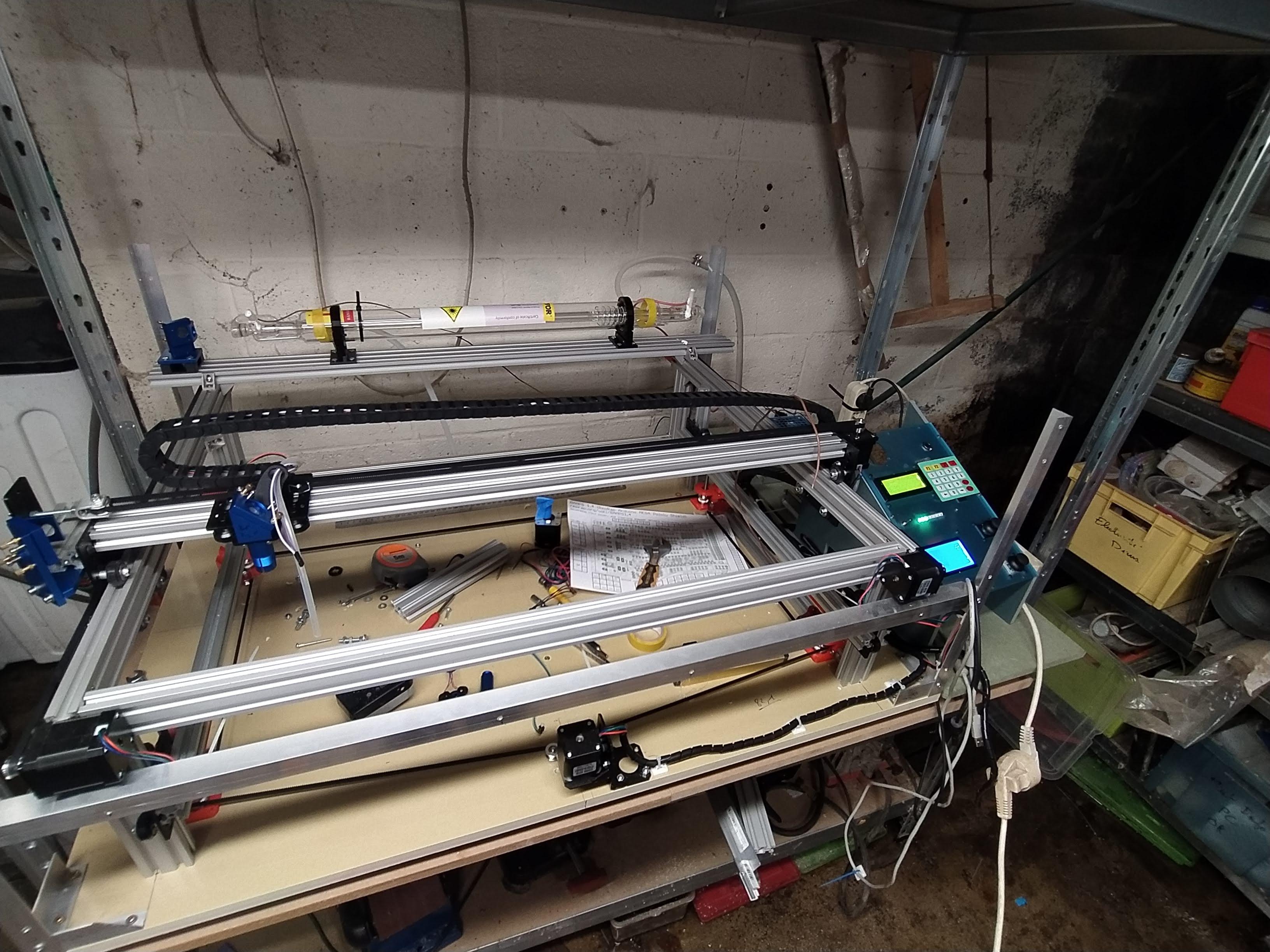

Version intermédiaure

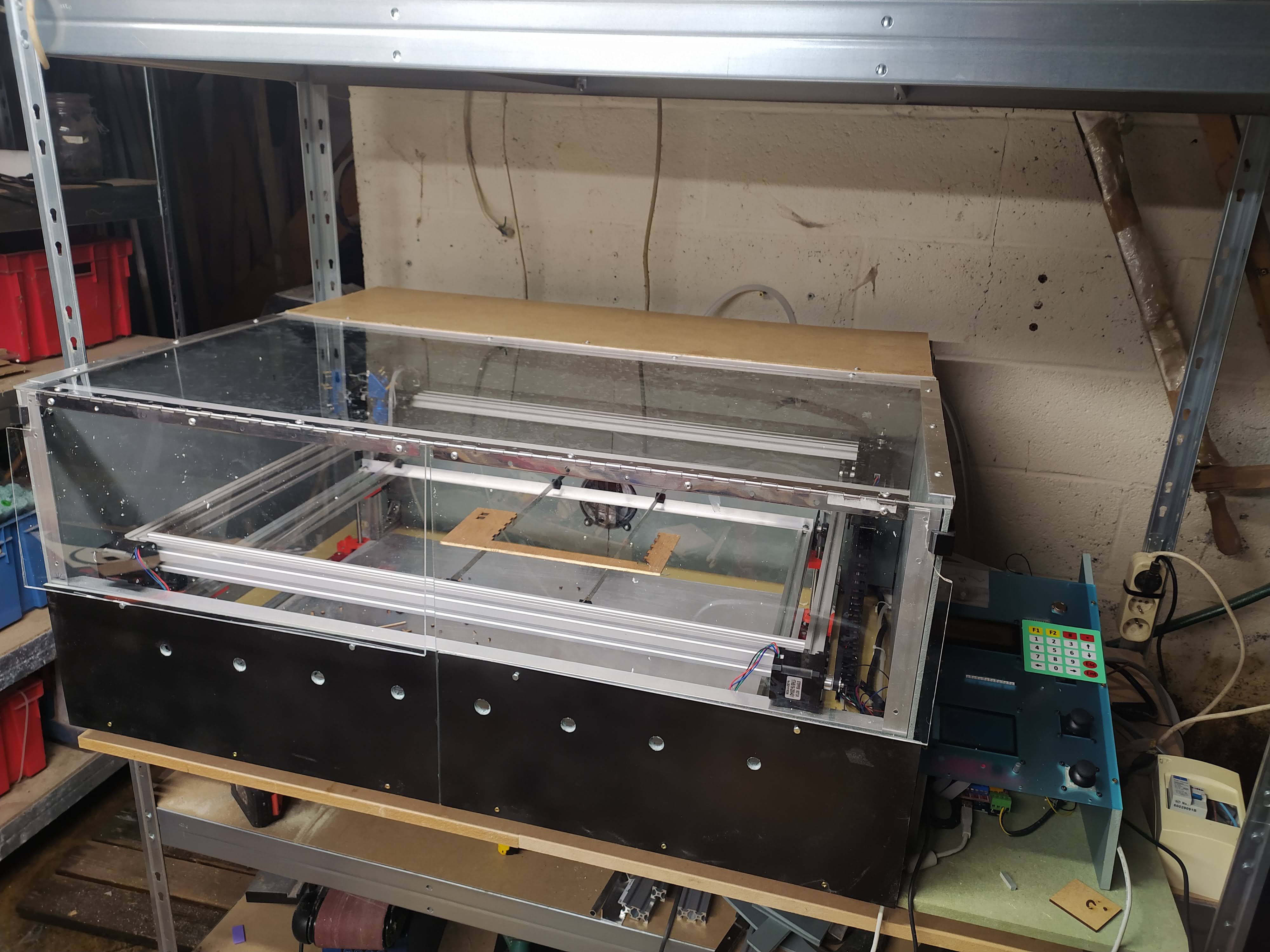

Version finale

Préparation

https://github.com/bsfconception/CO2-Laser-Cutter/tree/main/0-preparation

Liste des pièces détachées

https://github.com/bsfconception/CO2-Laser-Cutter/tree/main/1-BOM

Structure générale

https://github.com/bsfconception/CO2-Laser-Cutter/blob/main/1-Frame/README.MD

Montage de tête sur Chariot X

https://github.com/bsfconception/CO2-Laser-Cutter/tree/main/2-Head

Axe X

https://github.com/bsfconception/CO2-Laser-Cutter/tree/main/4-XAxis

Axe Y

https://github.com/bsfconception/CO2-Laser-Cutter/blob/main/5-YAxis/README.MD

Axe Z

https://github.com/bsfconception/CO2-Laser-Cutter/tree/main/9-ZAxis

Tube Laser

https://github.com/bsfconception/CO2-Laser-Cutter/blob/main/6-tube/README.MD

Evacuation

https://github.com/bsfconception/CO2-Laser-Cutter/tree/main/7-Exhaust

Controle

https://github.com/bsfconception/CO2-Laser-Cutter/tree/main/8-Control

Pièces 3D

https://github.com/bsfconception/CO2-Laser-Cutter/blob/main/10-3DFiles/README.MD

Afin de reproduire un système analogue, de bonnes connaissances mécaniques et un minimum d'outillage de qualité sont requis. Ce projet n'est pas envisageable pour un amateur "débutant".
