Region Map (Korea)

Jump to bottom
Gee edited this page Jan 14, 2018 · 5 revisions

순서

Geo Json 데이터 준비

  • 기본적으로 세계 국가와 미국 주 Geo Json은 제공해준다
  • 다만 그 외의 Geo Json을 사용하려면 사용자가 추가 작업을 해야한다
  • 이번에는 한국의 시/도 Geo Json 정보를 준비하고 시각화해보는 과정을 살펴본다.
  • 인터넷에서 쉽게 찾을 수 있으며 이번에는 통계청 자료를 사용했다.
  • 대략 이렇게 생겼다. Geo Json 파일 내 한글 행정권역명을 사용할 경우 encoding에 주의해야 한다

CORS 활성화된 서버에 Geo Json 띄우기

  • 여러 옵션 중에 이번에는 AWS S3을 통한 정적 웹호스팅 방법을 이용한다.

  • AWS CLI 를 이용하면 아래와 같이 할 수 있다 (AWS Console에서도 가능하다)

  • 사전 준비

    • AWS CLI 설치 : $ pip install aws
    • AWS Configure : $ aws configure
      • Access Key ID, Secret Access Key, Region Name 정도를 입력해준다
      • 다만, 여기서 사용하려는 user는 AWS 상에서 IAM (Identity and Access Management)에서 S3 권한을 부여 받아야 한다.

  • AWS S3 버킷 생성

    • 명령어 : $ aws s3 mb s3://{버킷 이름} # 버킷 이름은 임의로 작성
    • 예시 : $ aws s3 mb s3://higeemap

  • 정적 웹호스팅 유효화

    • 명령어 : $ aws s3 website s3://{버킷 이름} --index-document index.html # 버킷 이름은 위에서 사용한 거 사용
    • 예시 : $ aws s3 website s3://higeemap --index-document index.html

  • CORS 활성화

    • 명령어
         $ aws s3api put-bucket-cors --bucket {버킷이름} --cors-configuration '{
       "CORSRules": [{
         "AllowedHeaders": ["*"],
         "AllowedMethods": ["GET"],
         "AllowedOrigins": ["http://{IP주소}:5601"]
       }]
     }'
    • 예시
         $ aws s3api put-bucket-cors --bucket higeemap --cors-configuration '{
       "CORSRules": [{
         "AllowedHeaders": ["*"],
         "AllowedMethods": ["GET"],
         "AllowedOrigins": ["http://localhost:5601"]
       }]
     }'

  • Geo Json 파일 S3 버킷에 전송하기

    • 명령어 : $ aws s3 cp {경로}/{파일명} s3://{버킷명}/
    • 예시 : $ aws s3 cp /Users/korea.geojson s3://higeemap/

  • (S3에 올린) 파일 접근 권한 부여하기

    • 명령어 : $ aws s3api put-object-acl --bucket {버킷이름} --key {파일이름} --acl public-read
    • 예시 : $ aws s3api put-object-acl --bucket higeemap --key korea.geojson --acl public-read

Kibana yml 설정

  • (위에서 했던) AWS S3에 올린 Geo Json을 Kibana Region Map이 바라보게 해야한다.
  • 그러려면 Kibana 설정을 변경해야 한다.
    • Kibana가 설치된 곳으로 이동한다
      • (예: /Users/elastic/kibana)
      • $ cd /Users/elastic/kibana/config
    • Kibana.yml 수정

      • 명령어 : $ vi kibana.yml # 입력 후 아래 내용을 추가한다

        regionmap:
  layers:
  - name: "Korea City"
    url: "{AWS S3 버켓에 올린 파일 경로}"
    fields:
      - name: "name"
        description: "City name"

      • 항목 설명

        • (layer 아래) name : Kibana Region Map에서 Vector Map 선택지에 표시되는 이름
        • url : Geo Json이 올라간 곳의 url로 아래 이미지의 링크 부분을 입력하면 된다

        • (field 아래) name : Geo Json 파일에서 서울특별시, 제주특별자치도 등의 값을 담고 있는 field 이름으로 위의 이미지에서 보면 name으로 되어 있기에 여기도 name으로 써줘야 한다
        • (field 아래) description : Kibana Region Map에서 Join Field에 표시되는 이름

Elasticsearch 색인

  • 설정은 끝났고 이제는 색인을 하면 된다.
  • 주의할 점은 색인 시 Geo Json 파일의 name 값들 서울특별시, 제주특별자치도 등의 값을 가진 Field가 존재해야만 Visualize에서 사용 가능하다.
  • 예를 들면 아래와 같은 Documents가 색인되면 정상적으로 Region Map이 사용 가능하다.
    • 아래와 같은 조건으로 색인한다고 하자
    • 예시
      • Kibana Console (Dev Tools에서 직접 넣을 시)
        PUT test_index/test_type/1
{
    "날짜" : "2017-11-05T14:12:15",
    "고객주소_시도" : "서울특별시"
}
      • curl 이용시
        $ curl -XPUT 'localhost:9200/test_index/test_type/1?pretty' -H 'Content-Type: application/json' -d'
{
    "날짜" : "2017-11-06T11:03:12",
    "고객주소_시도" : "경상남도"
}
'

Region Map 시각화

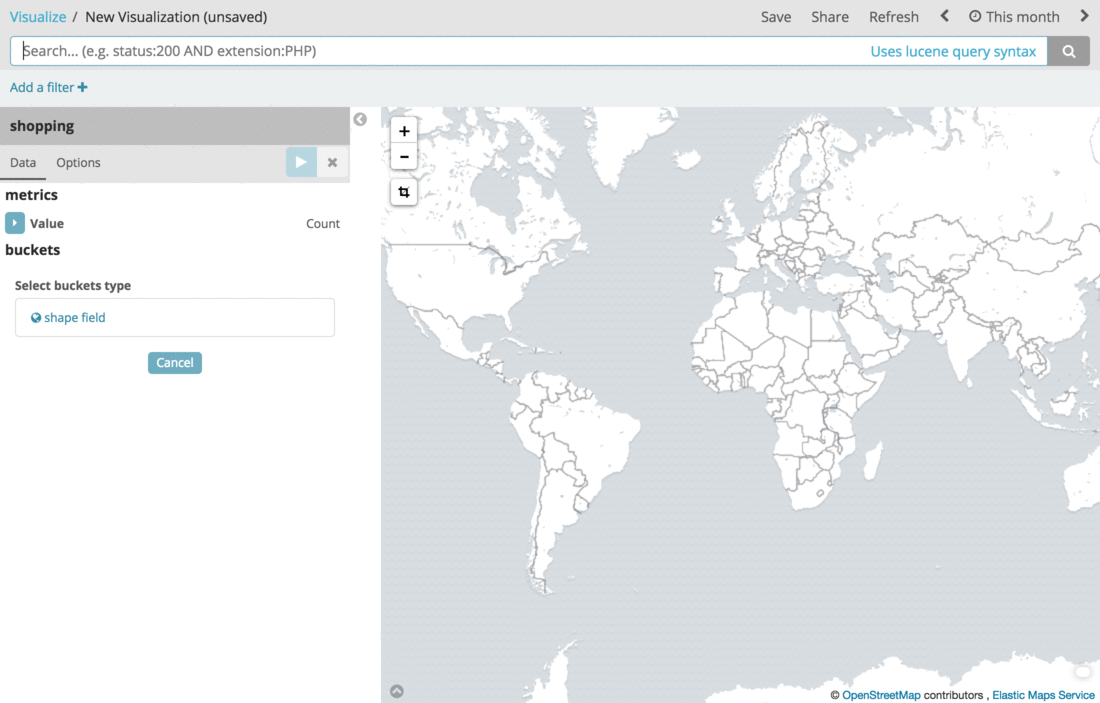

  • Visualize에서 Region Map 선택

  • Options 설정

    • Layer Settings에서 Vector map과 Join field가 맞게 설정되었는지 확인한다

  • Data 설정

    • buckets에서 Shape Field를 고른다
    • 이 때 Shape Field란 위의 예에서 보면 "서울특별시", "경상남도" 등의 값을 담고 있는 고객주소_시도가 된다.
    • 위의 Metric/Sibling Pipeline Aggregation은 기호에 맞게 설정한다
