Afficheur Routeur

Description

Ce projet est un afficheur OLED sous ESP8266 (Wemos D1 mini) conçu pour récupérer et afficher les informations du routeur photovoltaïque. L'afficheur trouve automatiquement le routeur sur le réseau grâce à la découverte mDNS. Il fait parti du microcosme d'applications autour du routeur Solaire Xlyric et gracieusement offert à la communautée par Sunstain Tech Solutions

Fonctionnalités

• Découverte mDNS : Trouve automatiquement le routeur photovoltaïque sur le réseau.
• WiFi AutoConnect : Simplifie la connexion WiFi lors de la première installation.
• Mise à jour de firmware à distance : Accessible via la page /update.
• Affichage OLED : Utilise un écran OLED connecté aux pins D1 (SDA) et D2 (SCL).
• Connexion MQTT : Récupère les informations MQTT du routeur, necessite juste de redonner le mot de passe.

Matériel Requis

• Wemos D1 mini (ESP8266)
• Écran OLED
• Câbles de connexion

Connexions

• SDA : Pin D1
• SCL : Pin D2
• GND : Pin GND
• VCC : Pin 5v

Installation

1. Connectez l'écran OLED aux pins D1 et D2 du Wemos D1 mini, ainsi que GND et VCC.
2. Téléversez le firmware sur l'ESP8266.
3. Lors de la première installation, utilisez WiFi AutoConnect pour configurer la connexion WiFi.
4. Accédez à la page /update pour les mises à jour de firmware futures.

le fonctionnement :

L'ensemble du projet fonctionne sous forme de tasks qui sont lancées :

• la récupération de données ( Task_getdata )
• l'affichage Oled ( Task_oled )
• l'affichage web ( par ESPAsyncWebServer ), mais n'est vraiment utilisée que pour l'update on the air.

Au démarrage, l'afficheur cherche sur le réseau le routeur par un appel mDNS, et se connecte dessus pour récuperer les informations de routage solaire. Par contre il n'interroge plus directement le routeur car ça le surchargeait en requete, il utilise donc un abonnement MQTT

il est possible de rajouter des informations météo, dans ces cas là, il faut se créer une clé API en suivant [les instructions de la page web] (https://docs.thingpulse.com/how-tos/openweathermap-key/)

à partir de là, il faut injecter les informations sur la page Web de votre écran : http://monIP.oled/set?city=maville,FR et http://monIP.oled2/set?id=ma_cle_API

les informations seront stockées en ROM jusqu'a "Erase Flash" de l'ESP8266

Pour le MQTT, il faudra juste lui spécifier le mot de passe. les autres informations de connexions sont directement récupérées sur le routeur http://monIP.oled2/set?mqttpass=mon_pass_mqtt

Récupération des inormations shelly EM Pro

il est possible de récuperer les informations des 2 sondes du Shelly EM, il faut juste entrer l'IP http://myIP.oled/set?shelly_ip=Shelly_ip

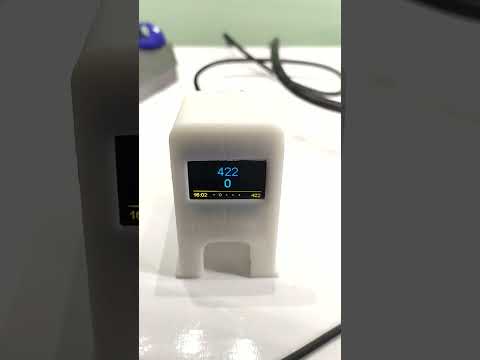

Demo Vidéo

Boîtier

Le modèle de boîtier pour l'impression 3D se trouve sur internet. Lien vers le modèle

Il existe aussi sur Aliexpress l'ensemble en un seul pack, il reste juste souder les composants et à uploader le projet ici ou là --> qui est mieux et plus solide

Licence

Ce projet est sous licence MIT.

Acknowledgements

Merci à la communauté open-source pour les bibliothèques et les outils utilisés dans ce projet.
